Potentiometer adalah teras kepadakayu bedik kawalan elektrik, dan sensor sudut menukar isyarat anjakan yang dihantar oleh tangan kepada isyarat elektrik melalui potensiometer. Potentiometer ialah kaedah penderiaan kayu bedik kawalan elektrik yang terawal. Kelebihan potensiometer adalah keupayaan anti-gangguan yang kuat dan penggunaan kuasa yang rendah.

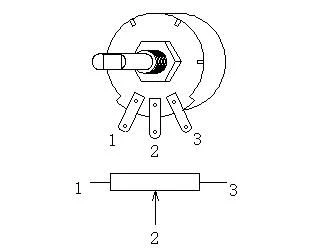

Ikon potensiometer:

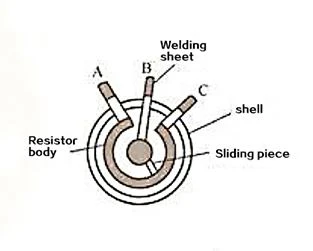

Gambar potensiometer:

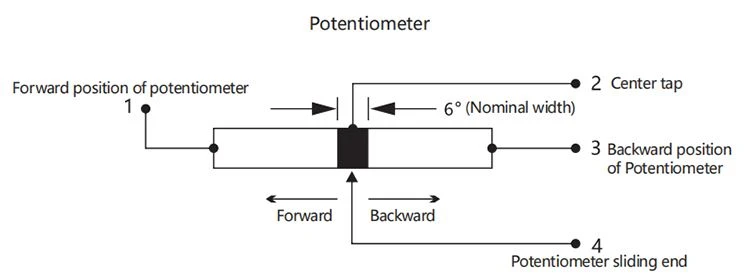

Potensiometer tiga terminal dan potensiometer empat terminal:
Potensiometer biasa ialah potensiometer tiga terminal, seperti yang ditunjukkan dalam rajah. Potentiometer empat terminal menambah terminal neutral pada potensiometer tiga terminal, yang merupakan ciri potensiometer yang biasa digunakan pada pemegang kawalan elektrik. Secara amnya, pemegang kawalan elektrik berada di kedudukan tengah apabila ia dalam keadaan rehat, dan ia boleh meluncur ke depan dan ke belakang atau ke kiri dan kanan.
Potensiometer yang digunakan pada kayu bedik kawalan elektrik:
Secara amnya, potensiometer plastik konduktif tahan lama digunakan pada pemegang kawalan elektrik. Penggunaan filem plastik konduktif yang sangat tahan haus, ditambah dengan berus aloi jarang tahan haus yang tinggi, hayat potensiometer boleh mencapai lebih daripada dua juta kali ganda. Produk siri HJ30 syarikat kami' menggunakan potensiometer jangka hayat tersuai. Produk siri HJ60 menggunakan potensiometer tersuai yang terdiri daripada perintang tahan lama dan berus aloi yang jarang ditemui.

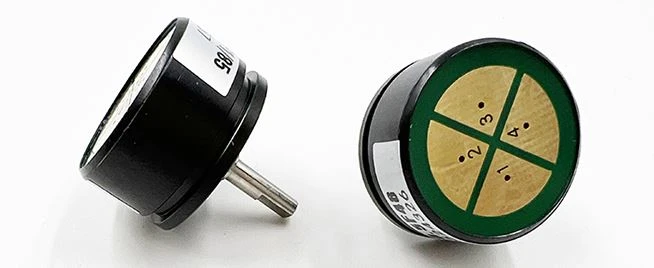

Foto Potentiometer untuk kayu bedik siri HJ30:

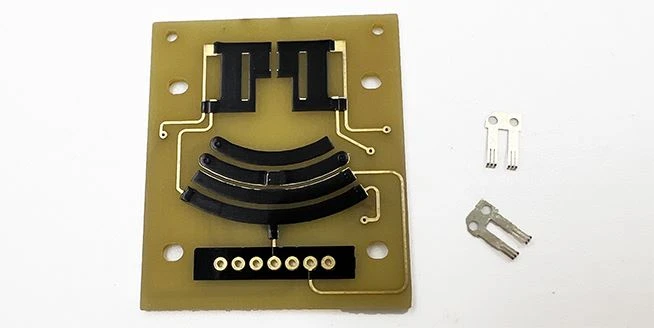

Foto perintang dan berus untuk kayu bedik siri HJ60:
Ciri-ciri potensiometer yang digunakan dalam kayu bedik kawalan elektrik:
Umur panjang: Disebabkan oleh keistimewaankawalan elektronik perindustriankayu bediks, hampir semuapemegang kawalan elektronikdiperlukan untuk mempunyai hayat operasi berulang lebih daripada 1 juta kali, dan beberapa aplikasi perlu mencapai lebih daripada 10 juta kali. Jangka hayat potensiometer filem karbon biasa hanya 100,000 kali atau kurang. Oleh itu, potensiometer yang diperbuat daripada bahan khas digunakan pada kayu bedik kawalan elektrik. Kami memanggilnya"potentiometer jangka hayat" atau"potentiometer plastik konduktif". Hayat semasa potensiometer jenis ini secara amnya boleh mencapai dua juta kali. Potensiometer dengan hayat perkhidmatan sehingga 10 juta kali memerlukan penyesuaian khas.
Sudut kecil: Sudut kendalian kayu bedik kawalan elektronik am adalah antara 40° dan 60°. Oleh itu, potensiometer yang digunakan pada kayu bedik kawalan elektrik semuanya disesuaikan khas.
Julat nilai rintangan: Jumlah rintangan biasanya dalam julat 2K; 5K; 10K.
Langkah berjaga-jaga untuk penggunaan kayu bedik potensiometer: Sebelum menggunakan pemegang, pastikan anda mengesahkan manual kayu bedik sebelum dihidupkan. Apabila wayar yang salah disambungkan, potensiometer mungkin terbakar. Sebabnya ialah jika hujung gelongsor potensiometer disambungkan kepada kuasa atau tanah, dan kemudian pemegang dikendalikan, apabila potensiometer pada pemegang meluncur ke kuasa atau tanah, nilai rintangan pada gelung cenderung kepada sifar. Menurut undang-undang Ohm', rintangan dalam gelung Arus cenderung kepada infiniti, dan potensiometer akan terbakar, jadi perhatian khusus diperlukan. Penyelesaian kepada masalah ini ialah cuba untuk tidak memilih potensiometer dengan julat gelongsor 0%-100% apabila memilih kayu bedik. Sebaik-baiknya gunakan potensiometer dengan julat gelongsor 10%-90%, supaya potensiometer tidak akan terbakar walaupun wayar yang salah disambungkan.

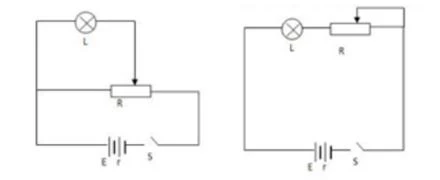

Di samping itu, apabila mereka bentuk sistem kawalan elektronik, potensiometer mesti disambungkan kepada mod potensi gelongsor (rajah kiri di bawah), bukan mod rheostat (rajah kanan di bawah). Dalam mod potensi gelongsor, nilai rintangan potensiometer tidak menjejaskan ketepatan isyarat keluaran; jika disambungkan ke mod rheostat, walaupun isyarat boleh dilaraskan, ia akan menjejaskan nilai rintangan selepas penggunaan ketepatan isyarat yang lama.
Contoh kayu bedik potensiometer:

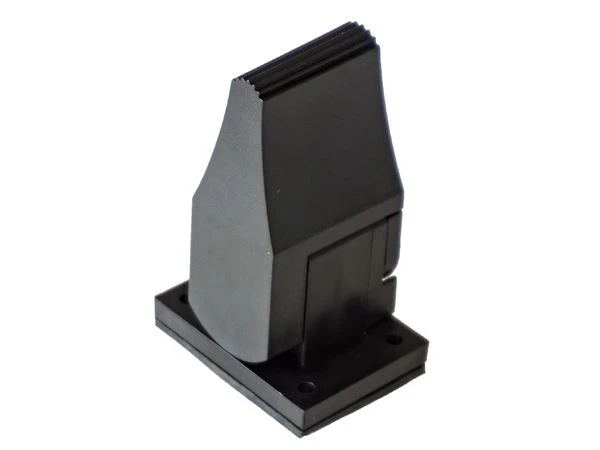

Kayu bedik siri FJ1
Kayu bedik siri FJ120

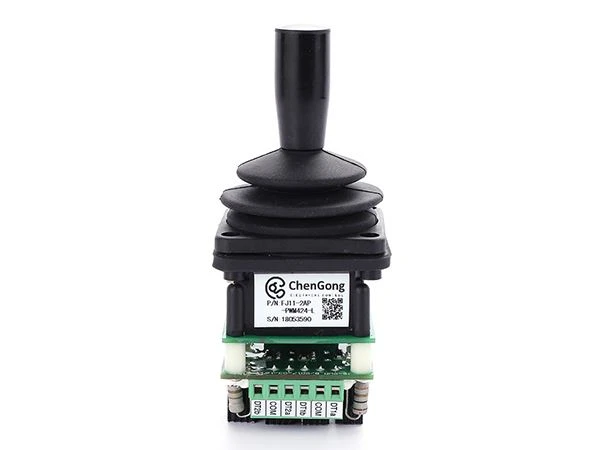

Kayu bedik FJ11series
Kayu bedik siri HJ30

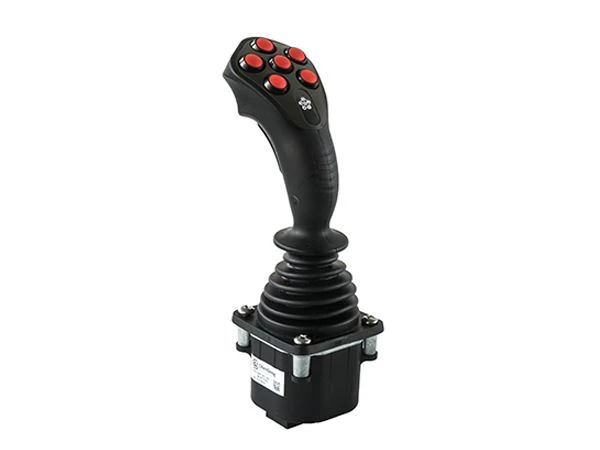

Kayu bedik siri HJ60

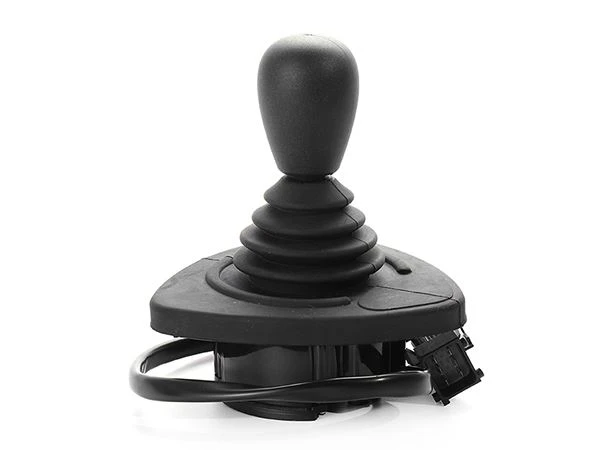

Kayu bedik siri HJ18
