Dalam permohonanpemegang operasi industri, terdapat dua bentuk keluaran utama yang digunakan oleh pemegang kawalan elektronik: keluaran jenis potensiometer dan keluaran jenis Dewan.
Perbezaan antara jenis potensiometer dan jenis Hall telah diterangkan dalam artikel sebelumnya, iaitu kira-kira seperti berikut:
Jenis dewan dicirikan oleh aktif, operasi tanpa hubungan, dan hayat boleh dibuat lebih lama. Tidak sesuai untuk digunakan dalam keadaan dengan habuk logam.
Potensiometer jenis dewan
Jenis potensiometer dicirikan oleh operasi jenis sentuhan pasif, dan kestabilannya berbanding Dewan akan menjadi lebih baik. Tidak sesuai untuk operasi yang kerap dan peralatan yang banyak digunakan.
Potensiometer sudut
Dalam isu ini, kami akan menerangkan secara terperinci bagaimana potensiometer digunakan.
Fungsi potensiometer adalah untuk menukar rintangan secara manual dalam litar atau mengukur beza keupayaan merentasi litar; oleh itu, potensiometer dipanggil peranti pemeteran voltan. Potensiometer ialah peranti elektronik pasif, iaitu ia tidak menjana tenaga, ia hanya menyimpan atau menghilangkan tenaga dalam bentuk arus elektrik. Potentiometer ialah peranti serba boleh; ia digunakan untuk tujuan lain selain mengukur beza keupayaan, seperti membahagikan voltan, membandingkan daya gerak elektrik bateri, dan sebagai perintang boleh ubah.

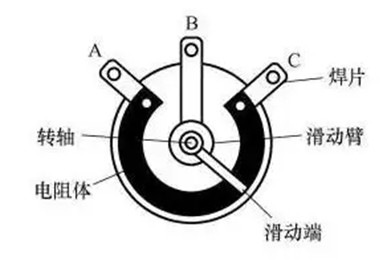

Seperti yang ditunjukkan di atas, jika arus malar mengalir melalui badan perintang, penurunan voltan merentasi mana-mana bahagian badan perintang seragam adalah berkadar dengan panjang pengelap (idealnya). Oleh itu, jika beza keupayaan antara mana-mana dua bahagian pengelap adalah sifar, tiada arus mengalir melalui litar. Dalam potensiometer, voltan masukan digunakan pada keseluruhan panjang wayar rintangan dan voltan keluaran diukur antara sesentuh gelongsor dan hujung tetap litar. Kedudukan pelaras (sentuhan gelongsor) diubah mengikut panjang wayar rintangan seragam untuk mencari kedudukan sifar.
Jenis potensiometer biasanya digunakan dalam keadaan di mana ketepatan operasi relatif adalah tinggi dan kekerapan penggunaan tidak begitu tinggi, seperti kren, jentera lombong, jentera jalan raya, dll. Secara umumnya, jenis potensiometer perlu memberi perhatian kepada pendawaiannya. kaedah yang digunakan. Jika kaedah pendawaian yang salah digunakan, potensiometer mungkin terlitar pintas pada kedudukan tertentu, mengakibatkan arus tinggi serta-merta dan fenomena pembakaran potensiometer.

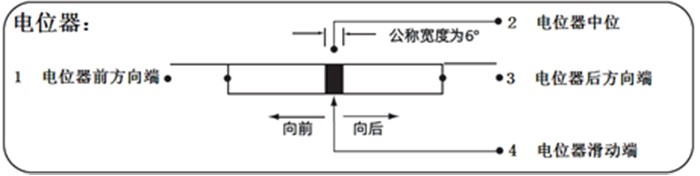

Rajah 1 Potentiometer dengan plumbum neutral
Gambar di atas adalah kaedah pendawaian biasa potensiometer (perlu diperhatikan bahawa dalam beberapa kes, pendawaian akan berbeza mengikut pengilang, dan hujung neutral No. 2 dan hujung gelongsor No. 4 diterbalikkan, seperti yang ditunjukkan dalam Rajah 2). Zon mati potensiometer ( Julat di mana output voltan tidak berubah) mempunyai perbezaan ±2~3 darjah mengikut pemilihan potensiometer.

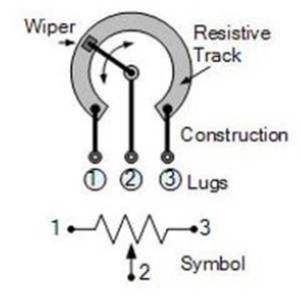

Rajah 2 Potentiometer tanpa plumbum neutral
Di samping itu, jika ia adalah potensiometer tiga pin, pendawaian adalah seperti yang ditunjukkan di atas.
Potensiometer dikelaskan mengikut mekanisme realisasi: 1. Potensiometer filem karbon; 2. Potentiometer teras pepejal organik; 3. Potentiometer filem logam; 4. Potentiometer luka wayar; 5. Potentiometer tanpa sentuh dan sebagainya.
1. Kebanyakan potensiometer yang digunakan pada pemegang industri ialah potensiometer filem karbon atau potensiometer filem logam. Mereka menukar nilai rintangan dengan menggelongsorkan berus atau rod gelongsor pada filem karbon. Kesukaran teknologi utama ialah filem karbon. Pada filem itu, filem karbon badan perintang diperbuat daripada karbon hitam tanah, grafit, kuarza dan bahan lain yang disalut pada permukaan substrat. Ia dicirikan oleh resolusi tinggi, rintangan haus yang baik dan hayat perkhidmatan yang panjang. Kelemahannya ialah hingar semasa, kelinearan sedikit lemah, rintangan lembapan yang lemah dan kestabilan rintangan.
2. Memandangkan pemegang industri memerlukan jangka hayat tertentu, dan memerlukan ketepatan dan ketepatan operasi tertentu, penggunaan potensiometer filem karbon atau potensiometer filem logam boleh mengambil kira kedua-dua hayat perkhidmatan dan ketepatan operasi, kesan lineariti relatif dan hingar semasa. Dalam penggunaan industri, impaknya kecil, dan potensiometer itu sendiri dan pemegangnya sendiri akan dilindungi daripada habuk dan air, jadi kelemahan rintangan lembapan tidak akan wujud.
3. Potensiometer biasanya gagal seperti berikut mengikut persekitaran penggunaannya:
4. 1. Potentiometer burn-out yang disebabkan oleh ralat pendawaian dimanifestasikan secara luaran sebagai percikan atau kehitaman potensiometer, haba dan burn-out.
5. 2. Sentuhan atau titik putus yang lemah disebabkan oleh kerosakan pada filem karbon boleh diukur dengan menangkap bentuk gelombang dengan osiloskop.
6. Plat berus dihalakan semula atau cacat, biasanya ditunjukkan sebagai perubahan dalam output linear atau tiada output.
Kehabisan potensiometer
Jika situasi di atas berlaku, sila hubungi pengilang untuk menggantikan potensiometer atau mengekalkan kayu bedik.
